顏色空間，也稱為顏色模型(又稱彩色空間、彩色系統）它的用途是在某些標準下用圖形的方式對顏色加以說明。
常見的顏色空間是CIELab顏色空間。在顏色品管軟件界面或報告中經常會有這個視圖，被稱為顏色空間視圖。
下圖為在不同軟件中的顏色空間圖：
右側的長條區域是L*軸，表示了明度（深淺）的差異。
容差圈是圓形而不是橢圓，那可能是因為設定的是DE*容差，而不是DEcmc或者DE94，DE2000等橢球容差。
在Color iQC中與等色調線垂直的這條線可以認為是標準的等飽和度（彩度）線，落在這條線上的樣本與標準的飽和度相同。
常見的顏色空間是CIELab顏色空間。在顏色品管軟件界面或報告中經常會有這個視圖，被稱為顏色空間視圖。
下圖為在不同軟件中的顏色空間圖：

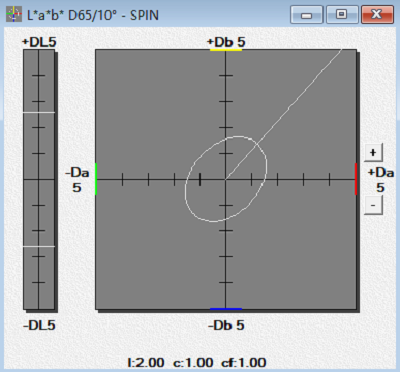

X-Color QC中的顏色空間

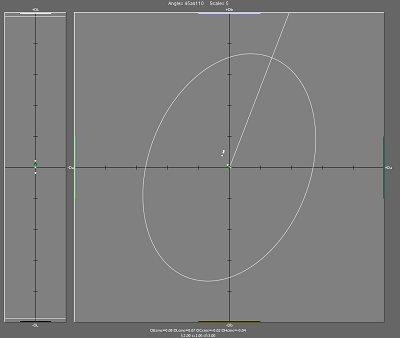

X-RiteColor Master中的顏色空間
Color iQC v10中的顏色空間
-
圖分為左右兩個部分，一個大的方形區域，一個小的長條形區域
-
方形區域是直角坐標系平面，橫坐標為±Da* 或 ±a*，縱坐標為±Db*或±b*
-
方形區域有時是一個橢圓圈，有時候是兩個同心橢圓，有時是圓形
-
方形中間會引出一條直線或兩條交叉線
那我們開始吧！

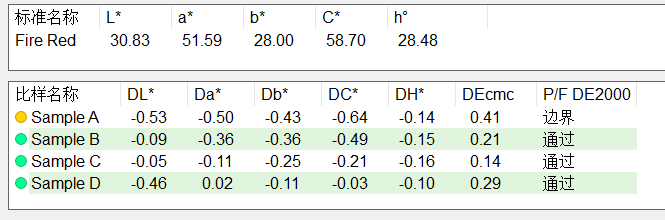

首先來看一下對應下面Color iQC色彩空間圖的數據：
右側的長條區域是L*軸，表示了明度（深淺）的差異。

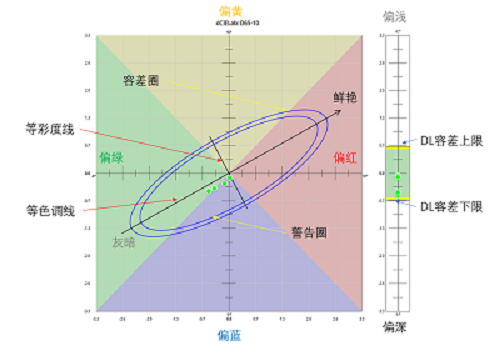

通過上圖我們可以得到的信息包括：
1. 圖上的橢圓是容差圈，表示色光的合格范圍，當樣本點落在圈中，表示樣本的色光（a*，b*）是合格的。
2. 而如果出現兩個橢圓，則內側橢圓為警告圈，如果樣本落在兩個橢圓之間的時候，樣本還是合格的，但是比較接近容差圈了，會提示警告，有不合格風險！
3. 長條圖上也有兩個橫線，是L*的合格范圍，落在兩條線內，為合格，之外為不合格。
4. 有時候可能會看到色樣點落在了橢圓圈內，系統依然判定為不合格，那就是因為盡管a*b*合格了， DL*超出了許可范圍。

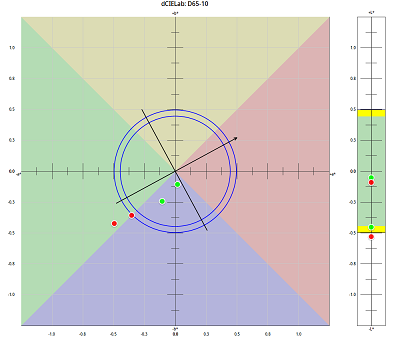

有時候還可能看到：容差圈是圓形而不是橢圓，那可能是因為設定的是DE*容差，而不是DEcmc或者DE94，DE2000等橢球容差。
DE*容差圈

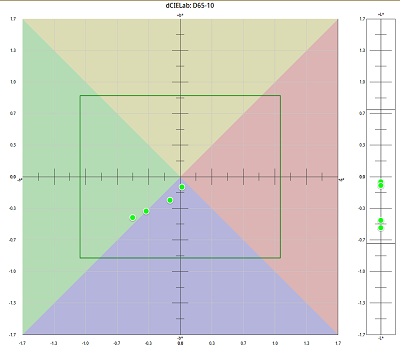

容差圈是方形的，那是因為設定的是DL*，Da*，Db*容差。
DL*，Da*，Db*容差圈

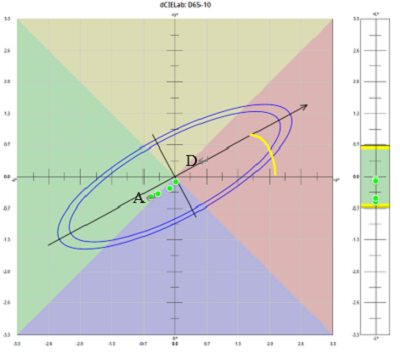

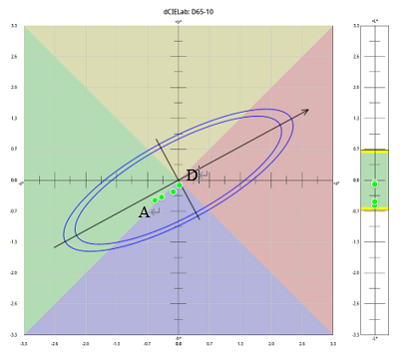

接下來，在顏色空間圖中有一個從中心點引出的線，這條線是標準的等色調線，線的方向與a軸的逆時針夾角表示了標準顏色的色調角h°。
例如下圖黃線標出的這個角度，就是標準的色調角28.00°
-
如果樣本落在等色調線上，意味著樣本與標準的色調相同，也就是DH*相等；
-
如果樣本的點落在箭頭一側，說明樣本比標準鮮艷；
-
落在箭頭相反方向，說明樣本比標準灰暗。
在Color iQC中與等色調線垂直的這條線可以認為是標準的等飽和度（彩度）線，落在這條線上的樣本與標準的飽和度相同。
后，讓我們通過一張圖總結一下今天的關鍵點！
