多角度測量結構是由于新材料的發明和應用而產生的，現在市場普遍應用的是六角度測量分光光度儀，其光路結構如圖。

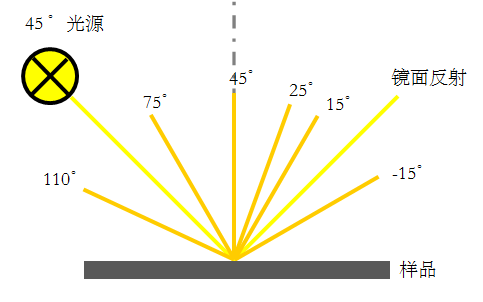

                                45°/六角度測量結構示意圖

光源位于與法線呈45°的位置，共有六個接收器，這五個接收器分別與鏡面反射線呈-15°、15°、25°、45°、75°和110°。其比單角度結構儀器多了五個接收器，其測量的是不同角度的散射光。

隨著干涉顏料的研發和應用，新的ASTM 標準中推薦在15o位置增加第二光源，此時與鏡面反射呈15°和-15°位置的接收器接收計算顏色數據。

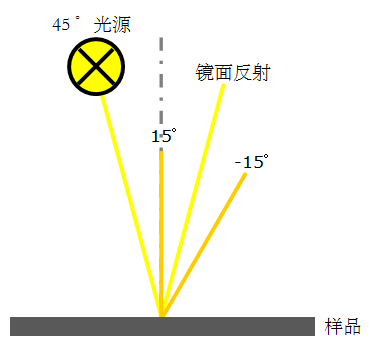

             15°/兩角度測量結構示意圖

這樣，45o照明時，從鏡面反射算起，有-15°、15°、25°、45°、75°、110°六個接收器；15°照明時，從鏡面反射算起，有-15°、15°兩個接收器。為了區分這些角度，依次將其表示為：45as-15，45as15，45as25，45as45，45as75，45as110，15as-15，15as15，as之前的數字表示光源與法線的角度值，as之后的數字為接收器與鏡面反射光的角度值(aspecular)。

一般的金屬效果顏料在不同角度觀測時其主要變化為明度值的變化，其色相基本不變；而且當改變光源角度時，其基本顏色特性并無改變。而對于干涉型涂料，當觀測角度發生變化時，除了明度發生變化外，其色相也發生變化，特別是在-15o和15o附近位置；而且當光源位置發生變化時，-15o和15o位置的色相會有顯著變化，新增的光源和角度主要是測量干涉性顏料和材料的這種特殊變色效果。

用MA98型多角度色差儀來測量一種常用金屬顏料(標準)和一種干涉顏料(樣品)，得到兩個光源共八個角度的顏色數據，其顏色模擬效果如圖。

普通金屬顏料和干涉型顏料八角度顏色模擬器

多角度結構顏色檢測儀器主要應用于特殊效果涂料的顏色檢測。普通涂料色板或者素色漆色板在不同的方向觀測其顏色變化很小，而特殊效果涂料色板在不同方向觀測時其顏色變化很大，而只有用多角度分光光度儀才能測量出這種隨角異色的現象。

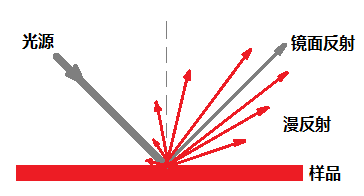

                 材料的隨角異色特性示意圖

比如我們分別用MA98型多角度色差儀分別測量一個普通綠色板和一個有金屬效果的綠色板，其各個角度的色度值和顏色模擬效果如表。

可見普通綠色在各個角度顏色數據差異很小，而金屬效果綠色在不同的角度有不同的顏色數據并且其間差異很大，這種特殊效果用0°/45°結構儀器或者積分球結構儀器是無法檢測到的。

在汽車行業，特殊效果涂料被廣泛應用于外飾涂裝，所以多角度儀器被普遍應用于顏色的開發、品控供應鏈管理和顏色的修補。

有些印刷品使用金色、銀色或珠光油墨，也有顯著的隨角異色的特性，需要進行多角度測量。

隨著免噴涂工藝的發展，有些塑料產品的變色效果越來越強，多角度測量成為新的需求。現在越來越多的消費產品在使用特殊效果顏色，所以多角度顏色測量應用將會越來越廣泛。

產品推薦：

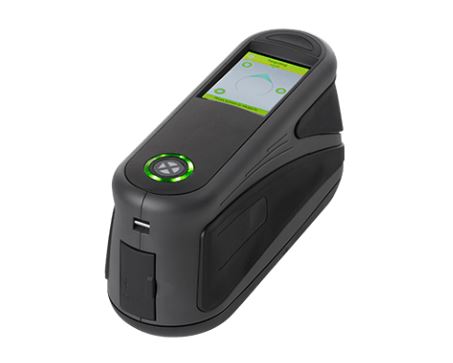

                         MA-T12 多角度分光光度儀
