捕獲圓柱形物體的色彩

如何捕獲圓柱形物體的色彩

挑戰

控制杯子、易拉罐、套管、瓶子和管狀物等圓柱形物體的色彩絕非易事。由于曲面容易引起測量誤差，不少制造商從成品上切割一小塊樣品并將其壓平來進行準確測量。盡管這種方法可行，但其成本較高且耗時。逐個切割每個樣品耗時不菲，且每臺印刷機上都要重復操作。此外，在切割樣品時，還會給員工帶來不必要的安全風險以及無謂的浪費和環境污染。

解決方案

愛色麗的杯形和圓柱形解決方案是一種簡單易用的集成式固定裝置，可利用樣品定位臂充分發揮eXact Advanced和Ci64手持式分光光度儀的優勢。只需將樣品滑入定位臂，即可將圓柱形樣品固定在正確的高度和角度進行準確的測量。

• 避免耗時的樣品切割操作及相關的浪費
• 降低員工受傷的風險
• 通過采集可執行的數據來控制整個生產批次的色彩
• 當配套eXact Advanced使用時，可以測量廣泛的不透明材料，包括塑料、泡沫、薄膜和紙張
• 當配套Ci64使用時，可以使用符合ISO標準的Munsell背襯材料來測量帶紋理、反射的、半透明和透明的樣品

結果

在印刷塑料杯時客戶可通過配套eXact使用愛色麗的杯形和圓柱形固定裝置來每天節省12個員工工時。為了確定節省潛力，他們計算了從每個杯子上切割方形樣品并壓平進行測量所需的時間，然后乘以每小時檢查的色彩數量和印刷機數量。考慮到每天生產數千個杯子，他們可以節省大量的成本，且每個樣品都可包裝銷售而不是銷毀，從而不會對環境造成影響。

工作原理

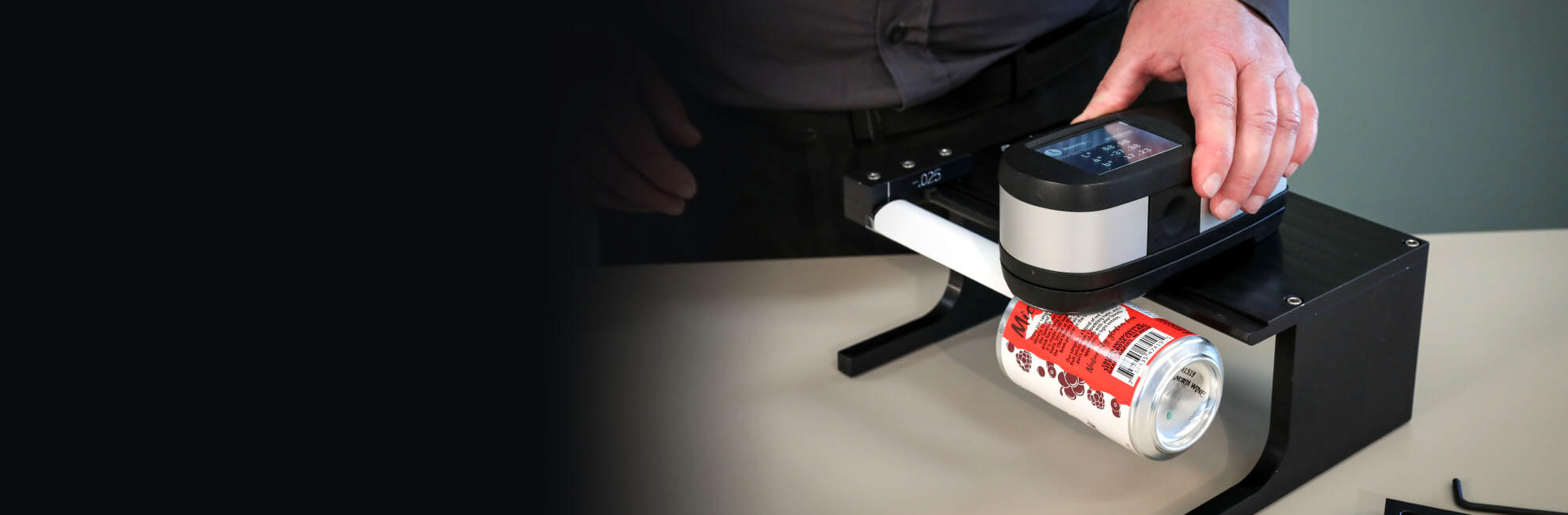

愛色麗杯形和圓柱形固定裝置將圓柱形樣品水平固定并與設備保持在同一平面上，實現理想的測量位置。根據樣品需求，可以定制3種定位臂厚度：0.025、0.045或0.100英寸。

設備安放在支架上，使開孔對準在樣品上方。為了測量不同位置，可以將樣品移動和旋轉。樣品定位臂的上表面是扁平的，因此柔性樣品可以在測量期間沿上表面壓平。

固定裝置的定位臂使用Munsell背襯材料覆蓋，以實現對透明樣品的一致測量，并防止背景色彩在測量非100%不透明的樣品時造成干擾。
