CIE 為國際照明委員會之簡稱，基于其建立的一套顏色體系，一個特定的顏色可以（L*,a*,b*）或者（L*，C*，h°）來表示，前一種由于簡單易懂，行業應用很普遍；而L*C*h°不太容易理解，雖然它更科學，卻應用較少。現在我們介紹下其區別與聯系。

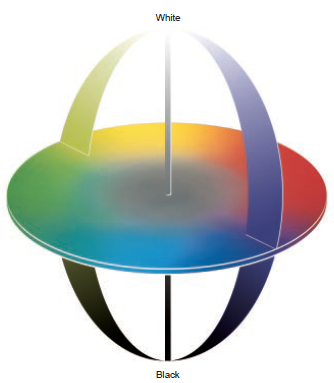

它們都是基于CIE顏色模型來設定的，這個球狀模型中顏色與孟塞爾體系有相似的分布：上下為顏色深淺變化，周向為色相變化，半徑為飽和度變化,如下圖：

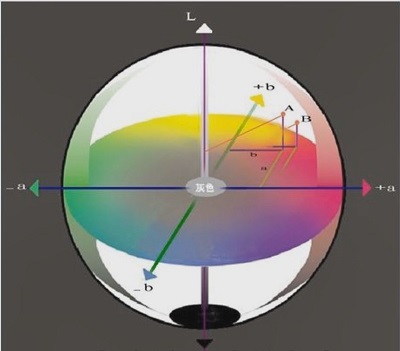

基于此，我們若以三維立體直角坐標體系來定位里邊的顏色，則就是我們普遍使用的

L*a*b*顏色表征系統

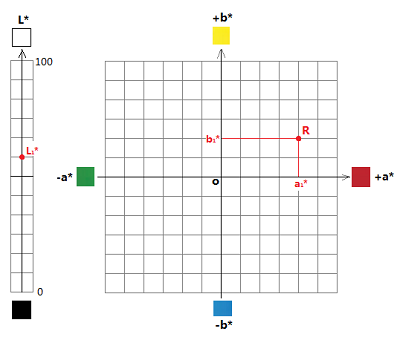

其中L*表示顏色的深淺坐標，a*代表紅綠軸坐標，b*代表黃藍軸坐標，分解成兩維如右下示意圖。

這樣空間中任意一點的顏色可以用（L*a*b*）來表示。比如圖中的中R點的顏色就可以用（L1*,a1*,b1*）來表示。基于此，兩點的色差就可以用坐標差來表示：

ΔL* = L2* - L1*

Δa* = a2* - a1*

Δb* = b2* - b1*

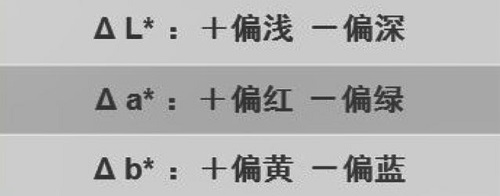

若ΔL*為正數，說明L2* > L1*,L*越大顏色越淺，說明L2*樣品偏淺；同理，若ΔL*為負數，說明L2*樣品偏深。依次類推：

若ΔL*為正數，則樣品偏淺（不夠深）；

ΔL*為負數，樣品偏深（不夠淺）；

若Δa*為正數，則樣品偏紅（不夠綠）；

Δa*為負數，樣品偏綠（不夠紅）；

若Δb*為正數，則樣品偏黃（不夠藍）；

Δb*為負數，樣品偏藍（不夠黃）；

基于這些信息，配色師可以調整顏色配方，讓樣品顏色與標準更加接近。

L*C*h°顏色表征系統

L*C*h°顏色表征系統也是基于CIE系統，不過它結合了極坐標的方式來定義其中點的位置。

L*依然是深淺坐標，C*代表樣品點在a*b*平面投影點到中心的距離（半徑），h°代表樣品點在a*b*平面投影點與中心連線與 +a* 的夾角。

可見C*是距離，只有正數，正好代表顏色的飽和度（Chroma），越大說明點越靠近邊緣，顏色越鮮艷；h°是角度，從0°到360°，正好涵蓋了整個色域，h°=90時，正好位于黃色位置，h°=180時，正好位于綠色位置，h°=270時，正好位于藍色位置。

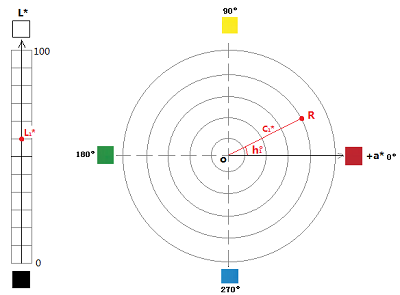

可見L*C*h°正好對應于顏色的三個屬性：明度、飽和度、色調，所以通過這些數據一下即可判斷其顏色屬性，用來表征顏色更科學。比如前面的R點，用這個系統表征為（L1*,C1*,h1°），如下圖：

同理色差計算方法為：

ΔL* = L2* - L1*

ΔC* = C2* - C1*

Δh° = h2°- h1°

同理，若ΔL*為正數，則樣品偏淺（不夠深）；

ΔL*為負數，樣品偏深（不夠淺）；

若ΔC*為正數，則樣品偏鮮艷（不夠灰暗）；

ΔC*為負數，樣品灰暗（不夠鮮艷）；

若Δh°為正數，則樣品向逆時針方向偏；

Δh°為負數，樣品向順時針方向偏；

基于這些信息，配色師可以調整顏色配方，讓樣品顏色與標準更加接近。

需要特別說明的是，Δh°使用的是角度，而其它參數都使用的是長度，那么有時很難通過他們的實際數字來判斷哪個變量影響大，所以我們一般通過一個簡單的換算將它便成長度度量ΔH*，這樣就可以與ΔC*與ΔL*一同比較了。公式如下：

ΔH* = √（ΔL*2+Δa*2+Δb*2-ΔL*2-ΔC*2）

        = √（Δa*2+Δb*2-ΔC*2）

L*a*b*和L*C*h°的關系是...?

這兩個體系坐標的關系如何呢？我們把他們放到一起來，便成下圖：

可見L1*相同，而a1*,b1*與C*正好形成直角三角形，h1°是其中的一個角，可見其函數關系為：\

C1*2 = a1*2+b1*2

tg h1°= b1*/a1*

所以L*a*b*與L*C*h°聯系緊密，它們可以相互換算。

那么使用L*C*h°有什么特別優勢呢，我們總結如下：

其與顏色三個屬性吻合，通過它更容易推斷顏色的特性。用L*a*b*時我們要通過a*b*的大小估測樣品的色相和飽和度，而通過L*C*h°可以直接獲得樣品的色調和飽和度信息。

使用ΔL* ΔC* ΔH*更容易對配方進行調整。使用ΔL* Δa* Δb*對配方進行調整時，使用的是紅綠黃藍的偏向信息，有時無法直接進行配方調整，而使用ΔL* ΔC* ΔH*則可以直接獲得配方調整方向信息。

我們舉個例子：

兩個樣品的位置分別為R1點和R2點，若以R1為基準點，則R2的偏向為：

Δa*，+ ，偏紅

Δb*，+ ，偏黃

一般樣品要么偏紅，要么偏黃，這種又偏紅又偏黃如何解釋呢？那么我們應該是在配方中刪減紅色顏料含量還是刪減黃色顏料呢？這樣很容易對配色師造成困惑。

如果用C*H*系統，則結果為：

ΔC*，+ ，偏鮮艷

ΔH*，0 ，無偏差

可以清楚看出色相并無偏差，只是飽和度偏高了。所以彩色顏料相對配比基本無需調整，根據DL*的數據統一減少含量或者添加黑或白顏料即可。

總之L*C*h°三個表征參數與顏色的三個基本屬性一一對應，只要理解其含義，無論對于顏色的屬性的判斷，還是對于顏色偏差的描述，都更加科學，使用更加方便。
